1. Jurnal [Kembali]






2. Prinsip Kerja [Kembali]

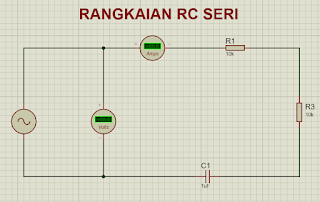

1. RC Seri


   Prinsip kerja:
1. Rangkaian RC seri terdiri dari resistor (R) dan kapasitor (C) yang dihubungkan secara seri
2. Rangkaian ini dihubungkan ke sumber tegangan AC
3. Resistor dan kapasitor dalam rangkaian RC seri bekerja sama untuk meminimalisir efek bolak-balik (ripple) yang terjadi pada arus AC
4. Resistor mengurangi tegangan AC yang terjadi pada kapasitor, sementara kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC

    2. RLC Seri

Prinsip kerja:
1. Rangkaian RLC seri terdiri dari resistor (R), induktor (L), dan kapasitor (C) yang dihubungkan secara seri
2. Rangkaian ini dihubungkan ke sumber tegangan AC
3. Resistor, induktor, dan kapasitor dalam rangkaian RLC seri bekerja sama untuk meminimalisir efek bolak-balik yang terjadi pada arus AC
4. Resistor mengurangi tegangan AC yang terjadi pada induktor dan kapasitor, sementara induktor dan kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC

    3. RLC Paralel


Prinsip kerja:
Pada rangkaian RLC paralel, elemen-elemen  seperti resistor, kapasitor, dan induktor disusun paralel dengan sumber AC. Arus yang mengalir pada setiap elemen berbeda dan tegangan ketiganya sama bergantung pada frekuensi tegangan suplai. Untuk mencari nilai arus total adalah akar dari arus pada resisitor dikuadratkan ditambah selisih arus pada induktor dan kapasitor dikuadratkan.


3. Video Percobaan [Kembali]

Rangkaian RC Seri

 Rangkaian RLC Seri

Rangkaian RLC Paralel



4. Analisa[Kembali]

Soal no.1 Analisa pengaruh R, L dan C terhadap sudut fasa!
Jawab:
Dilihat berdasarkan perhitungan, disimpulkan bahwa arus pada resistor memiliki fase yang sama dengan tegangan, sedangkan pada induktor (L) tegangan mendahului Arus sebesar 90° dan pada kapasitor (C), arus memimpin sebesar 90° terhadap tegangan hal ini sesuai dengan karakteristik masing-masing elemen pasif pada rangkaian.



Soal no.2 Analisa impedansi pada rangkaian RLC seri!
Jawab:
Impedansi dipengaruhi oleh besarnya Xc dan Xl yang mana XL = 2πfl dan XC = 1/2 πfC sedangkan Z = √(R² + X²) yang mana x adalah (XL-XC) dan I = v/z dari rumus tersebut terlihat bahwa XC dan XL itu sangat dipengaruhi oleh F semakin besar frekuensi maka XL akan, semakin besar sedangkan XC akan semakin kecil.Hal ini juga akan mempengaruhi impedansi dan arus



Soal no.3 Analisa impedansi pada rangkaian RC Seri!
Jawab:
Pada diagram fasor, harus bersama untuk resistor (R) dan reaktansi kapasitif (XC) diletakkan pada garis ωt = 0. Fasor tegangan resistor (VR) berada sepasang dengan arus (I), fasor tegangan kapasitor (Vc) tertinggal 90° terhadap arus (I). Tegangan gabungan vektor (v) adalah diagonal persegi panjang antara tegangan kapasitor dan tegangan resistor.



Soal no.4 Analisa impedansi pada rangkaian RLC Paralel!
Jawab:
Pada saat rangkaian paralel, ketika frekuensi rendah, maka nilai impedansi akan kecil dan arus akan besar, ketika frekuensi bertambah maka impedansi yang juga akan bertambah, sedangkan arus akan mengecil. Tepat pada frekuensi resonansi, impedansi akan bernilai maksimum (sebesar R) dan arus akan bernilai minimum (sebesar V_T/R). Ketika frekuensi turun lagi maka impedansi kembali turun dan arus akan naik.




5. Download File[Kembali]

download file LA disini

download video RC Seri disini

download video RLC Seri disini

download video RLC Paralel disini
