Osilator kristal digunakan secara luas dalam berbagai perangkat elektronik untuk menghasilkan frekuensi yang stabil dan presisi tinggi. Salah satu metode yang digunakan untuk mencapai kestabilan tersebut adalah konfigurasi series-resonant circuit, di mana kristal dihubungkan secara seri dalam jalur umpan balik. Konfigurasi ini memungkinkan kristal bekerja pada frekuensi resonansi serinya, di mana impedansi kristal minimum dan umpan balik positif maksimum tercapai.
Memahami prinsip kerja rangkaian osilator kristal dengan konfigurasi series-feedback.
-
Menganalisis perbedaan antara rangkaian dengan BJT dan FET sebagai penguat.
-
Membuat rangkaian BJT dan FET
| 1.Kristal Osilator (XTAL) |
|---|
| Menentukan frekuensi osilasi rangkaian berdasarkan frekuensi resonansi kristal. | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| 2.Transistor BJT/FET | |||||||||||||||||||||||||||
| Sebagai penguat sinyal dan bagian utama pembangkit osilasi. | |||||||||||||||||||||||||||
| |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| R₁ dan R₂ untuk pembagi tegangan bias, R_E untuk stabilisasi arus BJT, dan RG sebagai bias FET. |
 |
|---|
| 4.Kapasitor C_C (Coupling Capacitor) |
|---|
| Menghubungkan sinyal AC dari output ke input tanpa mempengaruhi DC bias. |
|---|
 |
|---|
| 5.Kapasitor CE (Bypass Capacitor) | ||||||||||||||||||||||||||||||||||||
| Mengurangi efek negatif dari R_E terhadap penguatan sinyal AC. | ||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
| 6.RFC (Radio Frequency Choke) | ||||||||||||||||||||||||||||||||||||
| Menghambat sinyal AC dan hanya mengalirkan DC, menjaga kestabilan sinyal osilasi. | ||||||||||||||||||||||||||||||||||||
 |
7.Breadboard dan Kabel Jumper
Untuk merangkai sirkuit secara sementara dan mudah diubah.
8. Catu Daya (VCC / VDD)
Menyediakan sumber tegangan DC untuk mengaktifkan rangkaian.
9. Osiloskop
Untuk mengamati bentuk gelombang dan frekuensi dari sinyal keluaran.

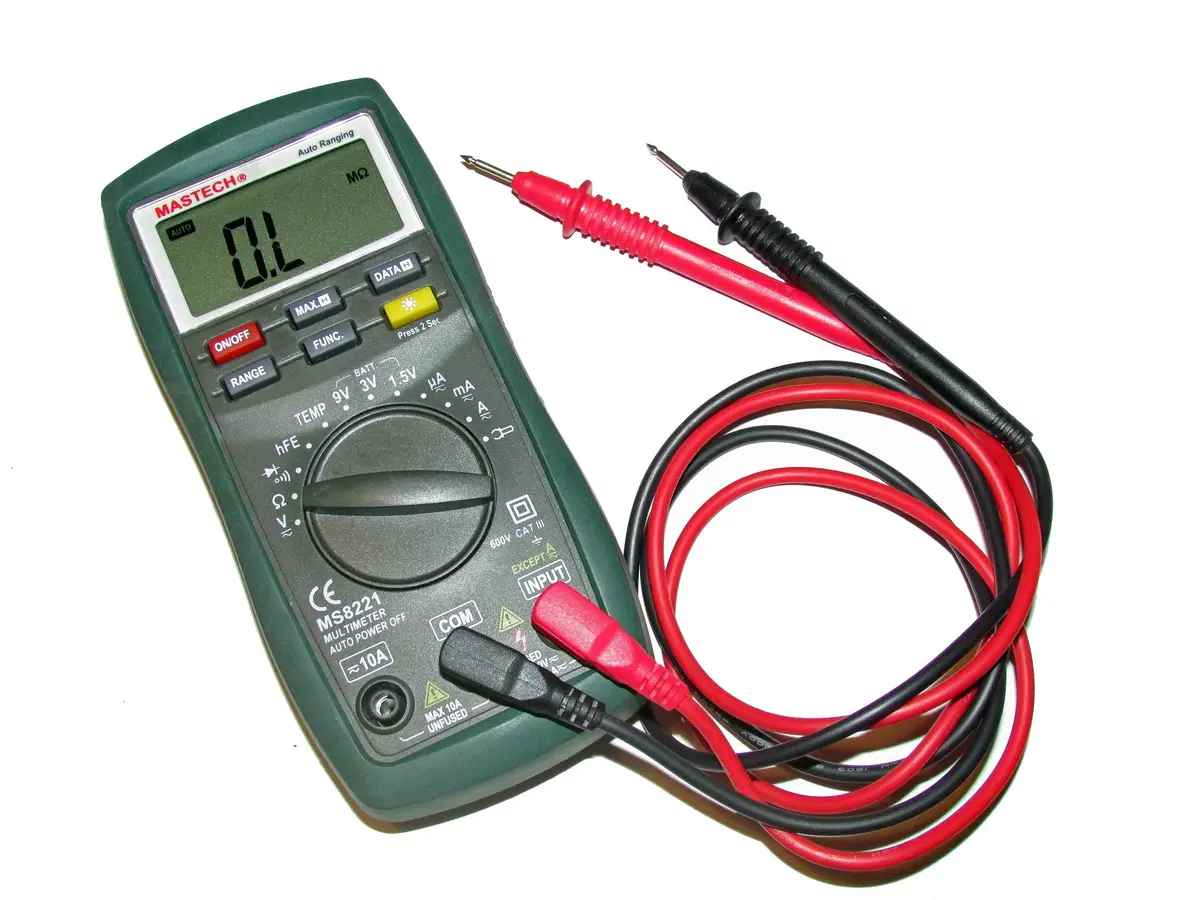

10.Multimeter
Untuk mengukur tegangan dan arus pada titik-titik penting dalam rangkaian.
:strip_icc():format(webp)/kly-media-production/medias/3295390/original/006525100_1605250241-multimeter-523153_1920.jpg)
11. Ground
Ground adalah sebuah titik referensi umum atau tegangan potensial sama dengan "tegangan nol". Fungsi ground adalah untuk menetralisir cacat (noise) yang disebabkan oleh kualitas komponen yang tidak standar.
Rangkaian osilator kristal bekerja berdasarkan prinsip resonansi dari kristal. Dalam mode series-resonant, kristal dihubungkan dalam jalur umpan balik dan berfungsi sebagai elemen resonansi utama. Pada frekuensi resonansi serinya, impedansi kristal sangat rendah, menghasilkan penguatan maksimum dari sinyal umpan balik. Rangkaian BJT dan FET yang ditunjukkan pada Gambar 14.33 menggunakan konfigurasi umpan balik seri untuk mencapai osilasi yang stabil.
Komponen seperti RFC digunakan untuk mengisolasi sinyal AC dari jalur catu daya, sementara kapasitor coupling (C_C) dan bypass (C_E) memainkan peran penting dalam mempertahankan kestabilan sinyal dan penguatan. Frekuensi osilasi akhir dari rangkaian ditentukan oleh kristal, membuatnya sangat stabil terhadap perubahan tegangan suplai dan suhu.
prosedur
1). Buka aplikasi proteus
2). Pilih komponen yang akan digunakan dalam rangkaian
3). Susunlah komponen sesuai gambar
4). Setelah merangkai seluruh komponen, jalankan simulasi
5). Amatilah simulasi yang sedang berjalan
fig 14.33(b)
Download file rangkaian 14.33 A [disini]
Download file rangkaian 14.33 B [disini]
Download Datasheet Resistor disini
Download Datasheet Transistor 2N2222 disini
Download Datasheet MOSFET disini
